伴随着OLED面板在全球市场规模的稳步扩大，其应用领域已从智能手机延伸至平板、笔电及车载显示等场景。为抢占中尺寸OLED显示屏市场，多家企业正加速布局8.6代OLED面板产线。据Omdia数据，2020至2028年笔记本电脑OLED屏渗透率复合增长率预计达61%，平板电脑为27%。随着8.6 代 OLED 面板产线在全球显示产业中占据地位越来越重要，其建设也面临着一些难点。

一、技术瓶颈与突破方向

1.工艺集成与精度控制

8.6 代 OLED 面板产线涉及多个复杂的工艺流程，包括光刻、蚀刻、镀膜、封装等，各工艺之间的衔接和协同难度较大。任何一个环节出现问题，都可能影响到整个面板的性能和良率。因此，需要对工艺流程进行精细优化和严格控制，确保各工艺环节的稳定性和一致性。

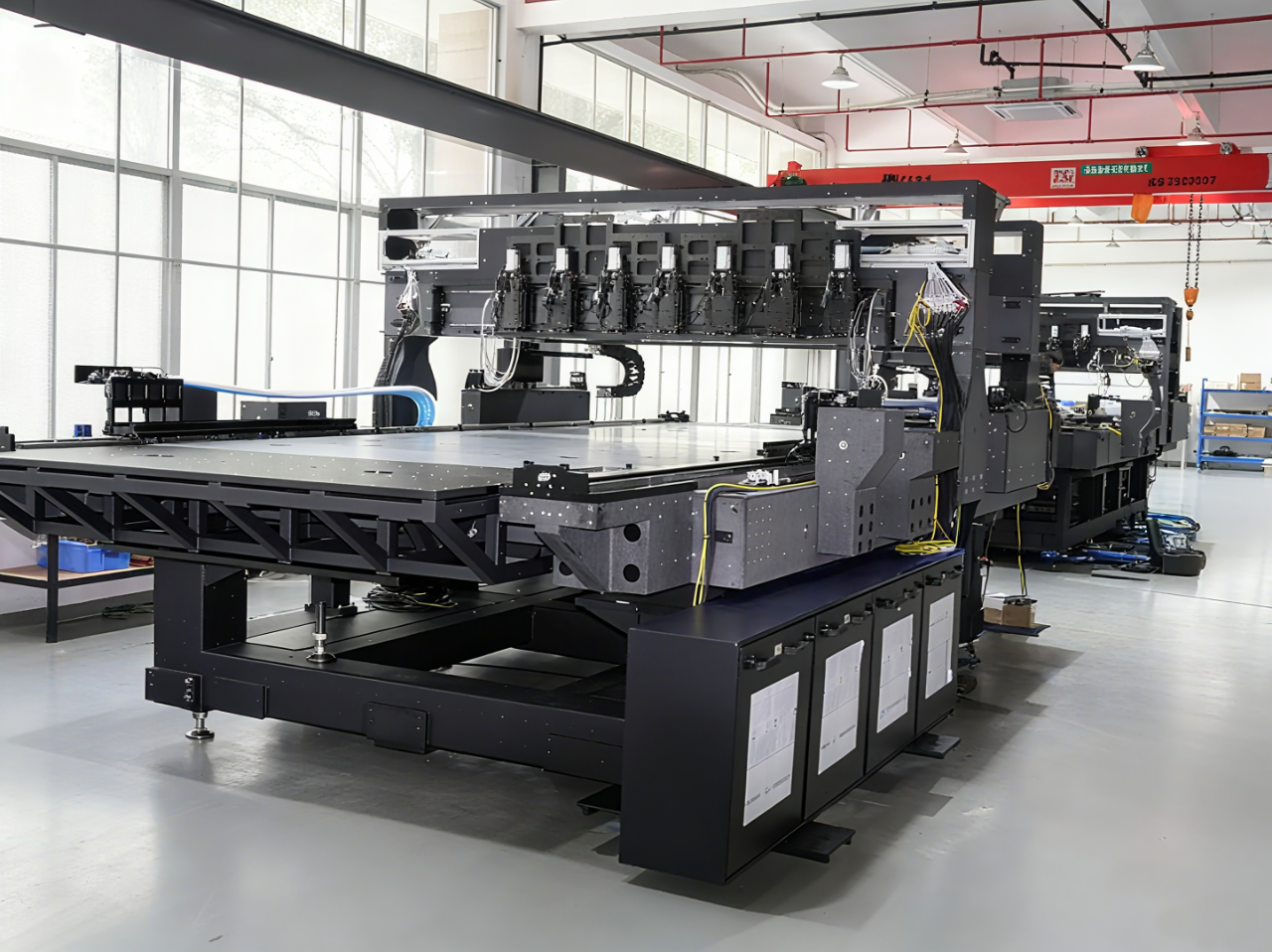

针对这些高精度检测需求，直为精驱8.6代面板检测平台展现出显著优势。该平台最长行程可达4米，重复定位精度±1 μm，补偿后定位精度±10μm，水平向/垂直向直线度20μm，X轴速度波动 0.2%@150 mm/s，整定时间 200 msec @ 0.2um p-p，
能够精准检测像素尺寸、电极间距等关键参数偏差。作为国产替代方案，其打破了国外设备的技术垄断，有效解决了行业内检测精度不足和成本过高的双重痛点，助力提升面板生产良率和效率。

直为精驱已全面覆盖2.5代至10代全系列面板检测平台，欢迎垂询。

2. 材料与工艺适配难题

大尺寸面板对发光材料的效率、寿命及均匀性提出更高要求，现有材料体系需升级以满足8.6代线的性能需求。电极与封装材料也需匹配新产线工艺，例如封装材料需具备更强的水汽阻隔能力。此外，光刻、蚀刻等多工艺环节的协同控制难度增加，像素尺寸偏差、膜层厚度不均等问题可能导致显示效果下降，亟需高精度工艺控制技术支撑。

3. 检测与修复技术革新

8.6 代 OLED 面板面积大、像素数量多，要在生产过程中快速、准确地检测出面板上的各类缺陷，如像素点缺陷、线路短路、断路等，需要更先进的检测设备和技术手段。传统的检测方法可能无法满足大尺寸面板的检测需求，需要开发高分辨率、高灵敏度的检测设备和算法。对于检测到的缺陷，需要有效的修复技术来提高面板的良率。然而，大尺寸 OLED 面板的修复难度较大，尤其是对于一些微小的像素缺陷和内部线路缺陷，修复工艺需要更加精细和精准，以避免对周围正常像素和电路造成影响。

8.6代面板的大面积特性对缺陷检测提出更高要求，传统方法难以满足高分辨率、快速检测的需求。针对这一痛点，苏州直为精驱推出的8.6代面板检测平台展现出显著优势：在4米行程中直线度精度达20μm，Z轴定位精度±1μm，作为国产替代方案可降低客户成本50%，有效缓解行业检测精度不足与成本过高的双重压力。

二、市场竞争格局与技术路线博弈

8.6代OLED面板市场竞争呈现技术路线多元化与国际竞争白热化态势。多家企业加速推进量产计划，部分厂商将8.6代IT OLED面板量产时间提前至2025年底，同时新型显示技术（如印刷OLED、Micro LED）的崛起加剧了市场不确定性。

在关键设备领域，线性蒸发源等核心部件的国产化取得进展，某企业已完成8.6代设备样机制作并启动市场推广。国际设备厂商虽在高世代蒸镀机技术上更成熟，但产能受限，正通过扩产计划提升供给能力。此外，MAX OLED解决方案等新技术平台的出现，为大尺寸面板生产提供了新的工艺选择。

三、应用需求与技术适配挑战

  1. IT与TV市场的差异化需求

8.6代线需同时满足IT与TV产品的技术标准，导致研发复杂度与成本上升。以苹果为代表的IT客户对显示性能要求严苛，但OLED面板的高价格与终端设备长更换周期构成市场渗透障碍。6代线虽可生产中尺寸产品，但产能与成本优势不足，8.6代线成为突破瓶颈的关键选择。

  2. 柔性显示技术瓶颈

大尺寸柔性OLED面板的激光剥离工艺难度显著增加，部分企业转向刚性屏方案，限制了应用场景拓展。激光能量均匀度控制、基板剥离良率等问题仍待解决，直接影响柔性显示在8.6代线的落地进程。

总结

8.6代OLED面板产线的发展需突破蒸镀技术限制、材料体系升级与检测工艺革新三大核心瓶颈。在激烈的市场竞争中，国产替代方案（如高精度检测平台）的成熟将加速行业降本增效进程。未来，技术路线的持续优化与应用场景的拓展将决定8.6代OLED在显示产业中的战略地位。
