应用于晶圆检测系统、冲压、激光切割或焊接、贴片机、倒晶封装 / 固晶机、焊线机、PCB 打孔机、PCB 测试机、平板显示器、医疗器械、 通用自动化系统 ...
产品特点 单位整机尺寸推力较大，铁芯增强磁场强度 高动态性能应用 去齿槽力技术专利 有铁芯去齿槽力技术 多绕组设计 灌封技术 |
结构特点 有铁芯技术，低齿槽力 高持续推力和峰值力 霍尔传感器模块可选 高电机常数 尺寸规格全面 持续推力 :24N~882N 峰值推力 :69N~2553N |
电机型号 | 单位 | ZW3-H10-1 | ZW3-H10-2 | ZW3-H10-3 | ||||
绕组代号 | S | S | P | S | T | |||
性能参数 | ||||||||
最大推力 | N | 69 | 138 | 138 | 207 | 207 | ||
连续推力 | N | 24 | 48 | 48 | 72 | 72 | ||
最大功率 | W | 1932 | 1725 | 3795 | 1863 | 5589 | ||
连续功率 | W | 936 | 864 | 1872 | 900 | 2700 | ||
正向吸力 | N | 151 | 302 | 302 | 453 | 453 | ||
电气特性 | ||||||||
最大电流 | Arms | 10.34 | 10.34 | 20.68 | 10.34 | 31.02 | ||
连续电流 | Arms | 3.39 | 3.39 | 6.78 | 3.39 | 10.17 | ||
推力常数 | N/Arms | 7.03 | 14.06 | 7.03 | 21.09 | 7.03 | ||
线反电动势 | Vpeak/ (m/s) | 6.69 | 13.38 | 6.69 | 20.07 | 6.69 | ||
线电阻 | Ohms | 1.3 | 2.40 | 0.70 | 3.6 | 0.4 | ||
线电感 | mH | 4.87 | 9.81 | 2.44 | 14.14 | 1.62 | ||
时间常数 | ms | 4.58 | 4.10 | 3.75 | 3.96 | 3.77 | ||
电机常数 | N/Sqrt (W) | 5.07 | 7.17 | 7.17 | 8.78 | 8.78 | ||
最高线圈温度 | ℃ | 130 | 130 | 130 | 130 | 130 | ||
最大端电压 | VDC | 310 | 310 | 310 | 310 | 310 | ||
机械特性 | ||||||||
初级长度 | mm | 105 | 193 | 193 | 193 | 280 | ||
初级质量 | Kg | 0.3 | 0.4 | 0.4 | 0.4 | 0.5 | ||
次级质量 | Kg/m | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | ||
电磁周期 | mm | 25 | 25 | 25 | 25 | 25 | ||
FV曲线@310V |
|

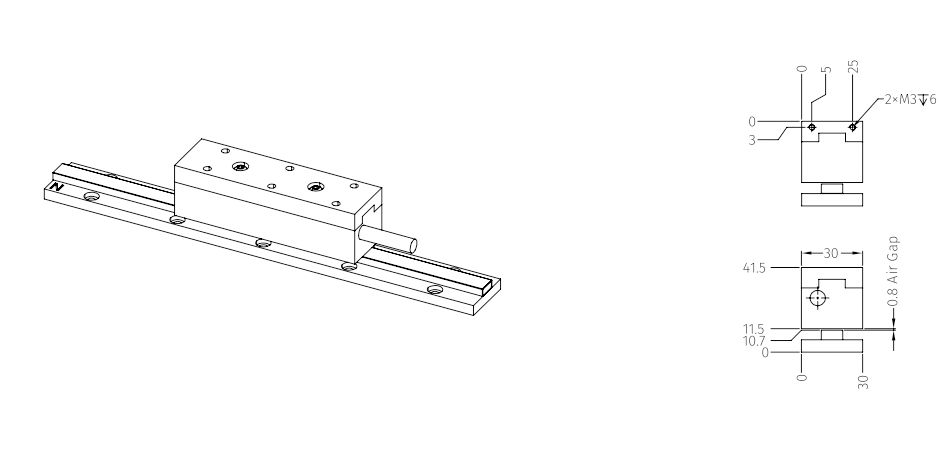

外形尺寸 |
|

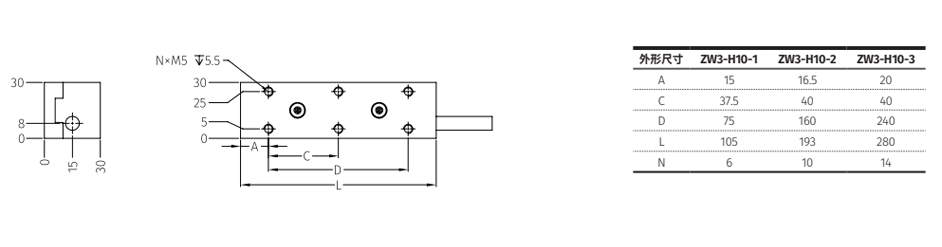

线圈尺寸 |
|

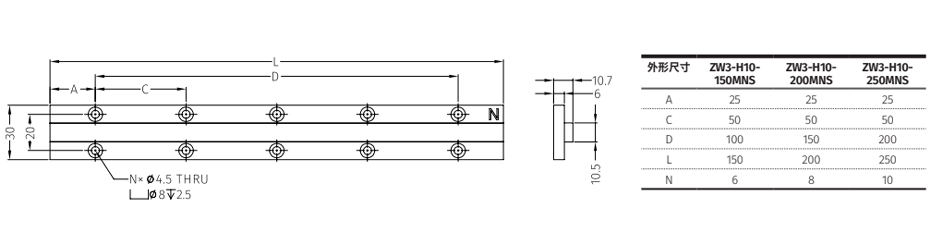

磁轨尺寸 |
|
