应用于晶圆检测系统、冲压、激光切割或焊接、贴片机、倒晶封装 / 固晶机、焊线机、PCB 打孔机、PCB 测试机、平板显示器、医疗器械、 通用自动化系统 ...
产品特点 单位整机尺寸推力较大，铁芯增强磁场强度 高动态性能应用 去齿槽力技术专利 有铁芯去齿槽力技术 多绕组设计 灌封技术 |
结构特点 有铁芯技术，低齿槽力 高持续推力和峰值力 霍尔传感器模块可选 高电机常数 尺寸规格全面 持续推力 :24N~882N 峰值推力 :69N~2553N |
电机型号 | 单位 | ZW3-H35-1 | ZW3-H35-2 | ZW3-H35-3 | ||
绕组代号 | S | S | P | S | T | |
性能参数 | ||||||
最大推力 | N | 252 | 504 | 504 | 756 | 756 |
连续推力 | N | 91 | 182 | 182 | 273 | 273 |
最大功率 | W | 2268 | 2016 | 4284 | 1890 | 6426 |
连续功率 | W | 1001 | 1001 | 2002 | 956 | 3003 |
正向吸力 | N | 530 | 1060 | 1060 | 1590 | 1590 |
电气特性 | ||||||
最大电流 | Arms | 10.31 | 10.31 | 20.62 | 10.31 | 30.93 |
连续电流 | Arms | 3.38 | 3.38 | 6.76 | 3.38 | 10.14 |
推力常数 | N/Arms | 26.92 | 53.84 | 26.92 | 80.76 | 26.92 |
线反电动势 | Vpeak/ (m/s) | 23.42 | 46.84 | 23.42 | 70.26 | 23.42 |
线电阻 | Ohms | 2.4 | 5.0 | 1.3 | 6.7 | 0.8 |
线电感 | mH | 11.62 | 23.73 | 5.8 | 35.18 | 3.87 |
时间常数 | ms | 4.84 | 4.71 | 4.57 | 5.24 | 4.61 |
电机常数 | N/Sqrt (W) | 13.82 | 19.54 | 19.54 | 23.94 | 23.94 |
最高线圈温度 | ℃ | 130 | 130 | 130 | 130 | 130 |
最大端电压 | VDC | 310 | 310 | 310 | 310 | 310 |
机械特性 | ||||||
初级长度 | mm | 105 | 193 | 193 | 280 | 280 |
初级质量 | Kg | 0.9 | 1.3 | 1.3 | 1.7 | 1.7 |
次级质量 | Kg/m | 3.6 | 3.6 | 3.6 | 3.6 | 3.6 |
电磁周期 | mm | 25 | 25 | 25 | 25 | 25 |

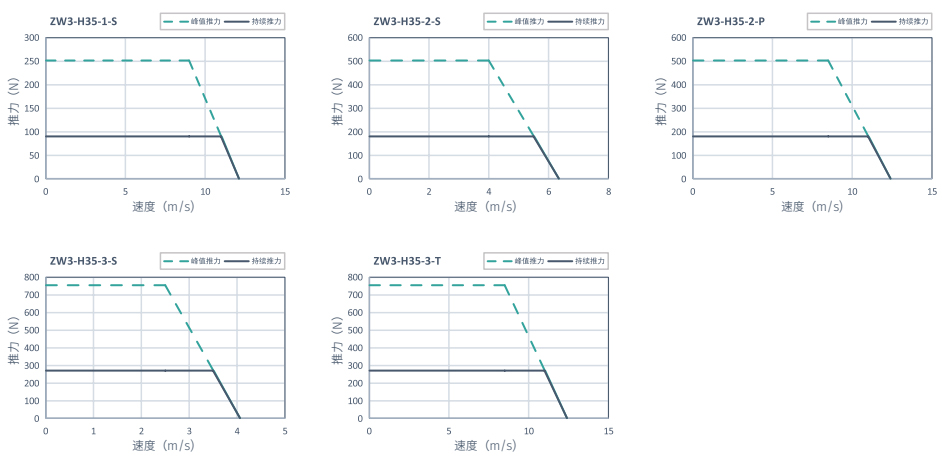

FV曲线@310V |
|
外形尺寸 |
|
线圈尺寸 |
|

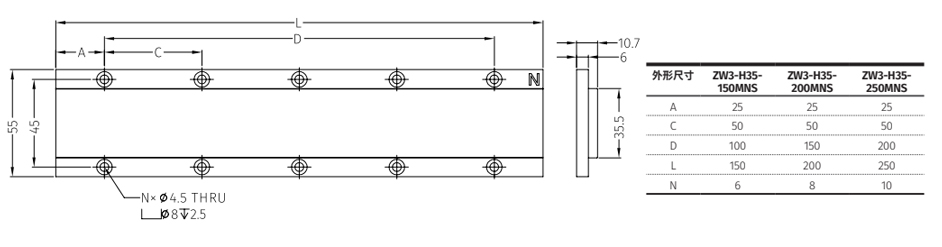

磁轨尺寸 |
|
