应用于晶圆检测系统、冲压、激光切割或焊接、贴片机、倒晶封装 / 固晶机、焊线机、PCB 打孔机、PCB 测试机、平板显示器、医疗器械、 通用自动化系统 ...
产品特点 单位整机尺寸推力较大，铁芯增强磁场强度 高动态性能应用 去齿槽力技术专利 有铁芯去齿槽力技术 多绕组设计 灌封技术 |
结构特点 有铁芯技术，低齿槽力 高持续推力和峰值力 霍尔传感器模块可选 高电机常数 尺寸规格全面 持续推力 :24N~882N 峰值推力 :69N~2553N |
电机型号 | 单位 | ZW3-H115-1 | ZW3-H115-2 | ZW3-H115-3 | ||
绕组代号 | S | S | P | S | T | |
性能参数 | ||||||
最大推力 | N | 851 | 1702 | 1705 | 2553 | 2553 |
连续推力 | N | 294 | 588 | 588 | 882 | 882 |
最大功率 | W | 2170 | 1362 | 4085 | 638 | 6383 |
连续功率 | W | 1029 | 911 | 2058 | 838 | 3087 |
正向吸力 | N | 1741 | 3482 | 3482 | 5223 | 5223 |
电气特性 | ||||||
最大电流 | Arms | 10.3 | 10.3 | 20.62 | 10.3 | 30.93 |
连续电流 | Arms | 3.38 | 3.38 | 6.67 | 3.38 | 10.14 |
推力常数 | N/Arms | 80.77 | 161.54 | 80.77 | 242.31 | 80.77 |
线反电动势 | Vpeak/ (m/s) | 70.25 | 140.52 | 70.26 | 210.78 | 70.26 |
线电阻 | Ohms | 6.9 | 13.8 | 3.5 | 20.7 | 2.0 |
线电感 | mH | 34.8 | 69.6 | 17.4 | 104.4 | 11.5 |
时间常数 | ms | 5.04 | 5.04 | 5.04 | 5.04 | 5.56 |
电机常数 | N/Sqrt (W) | 27.04 | 38.24 | 38.24 | 46.83 | 46.83 |
最高线圈温度 | ℃ | 130 | 130 | 130 | 130 | 130 |
最大端电压 | VDC | 310 | 310 | 310 | 310 | 310 |
机械特性 | ||||||
初级长度 | mm | 105 | 193 | 193 | 280 | 280 |
初级质量 | Kg | 2 | 4.3 | 4.3 | 5.9 | 5.9 |
次级质量 | kg/m | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 |
电磁周期 | mm | 25 | 25 | 25 | 25 | 25 |

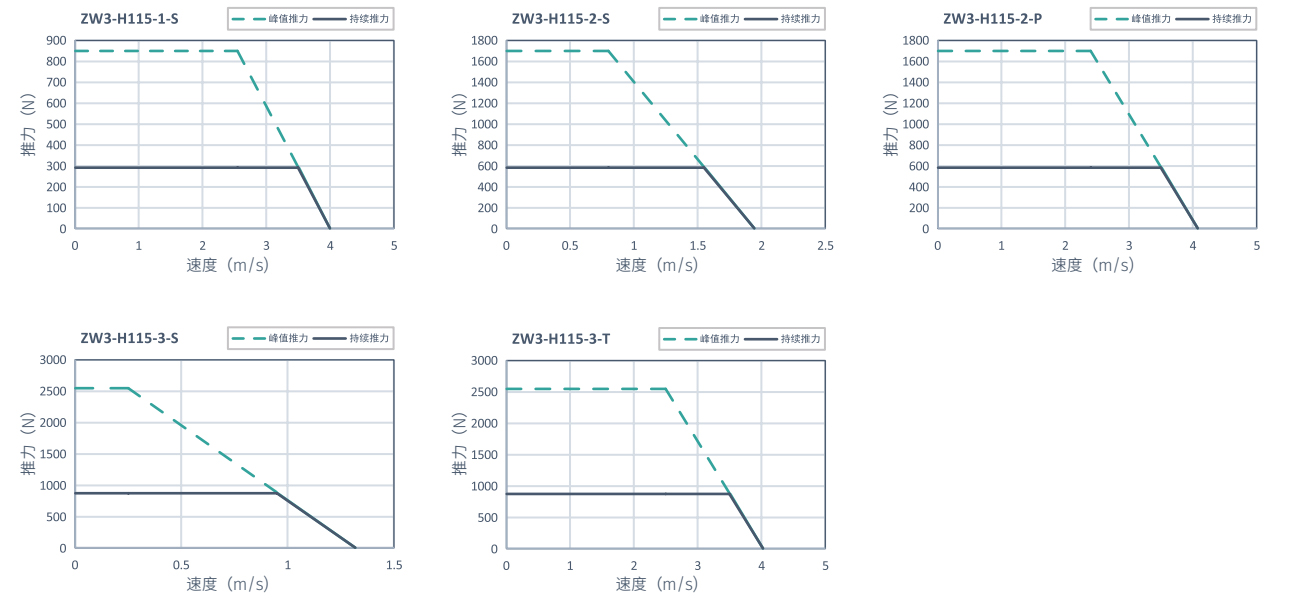

FV曲线@310V |
|

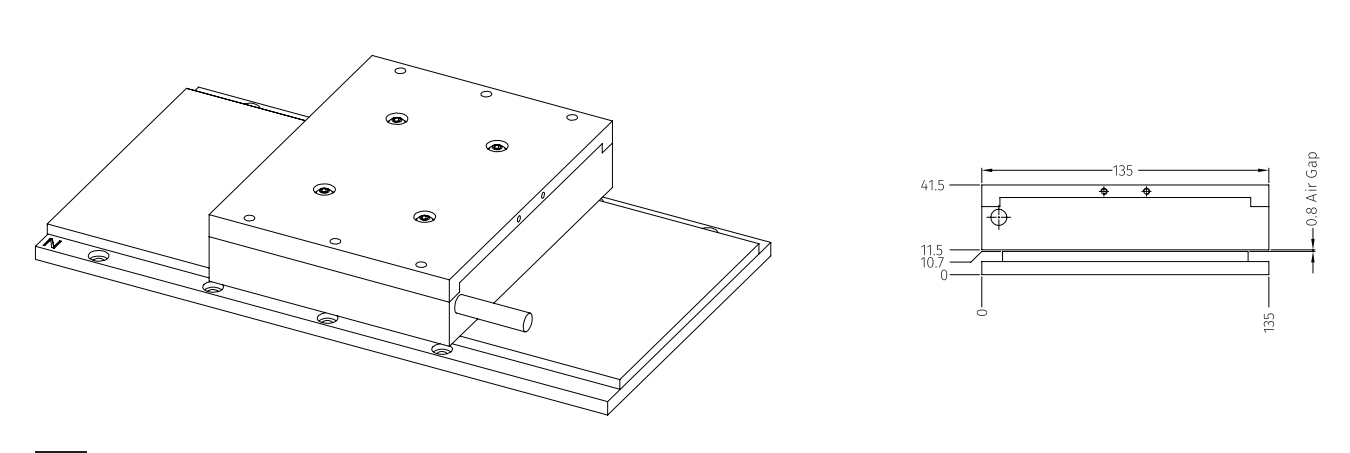

外形尺寸 |
|

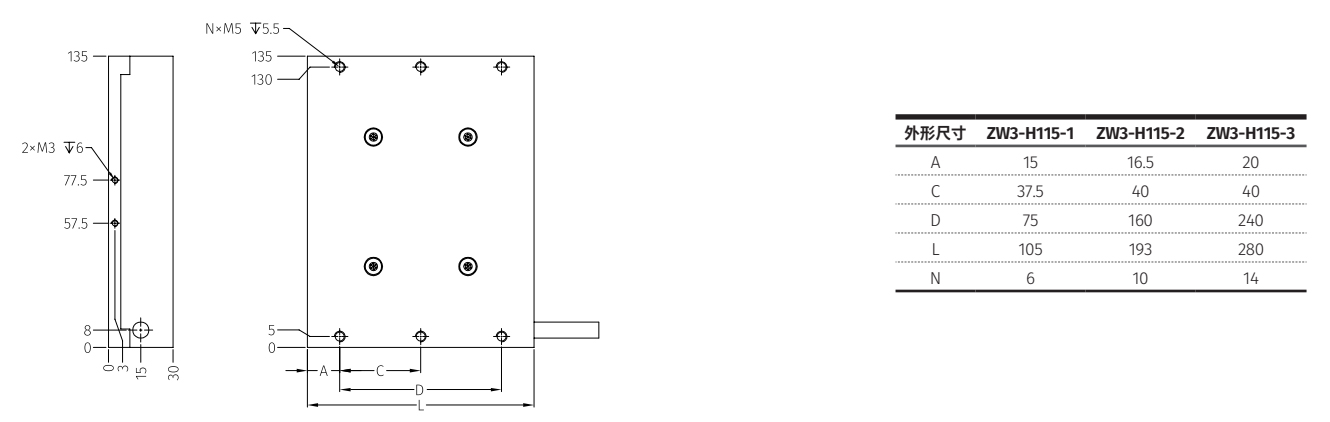

线圈尺寸 |
|

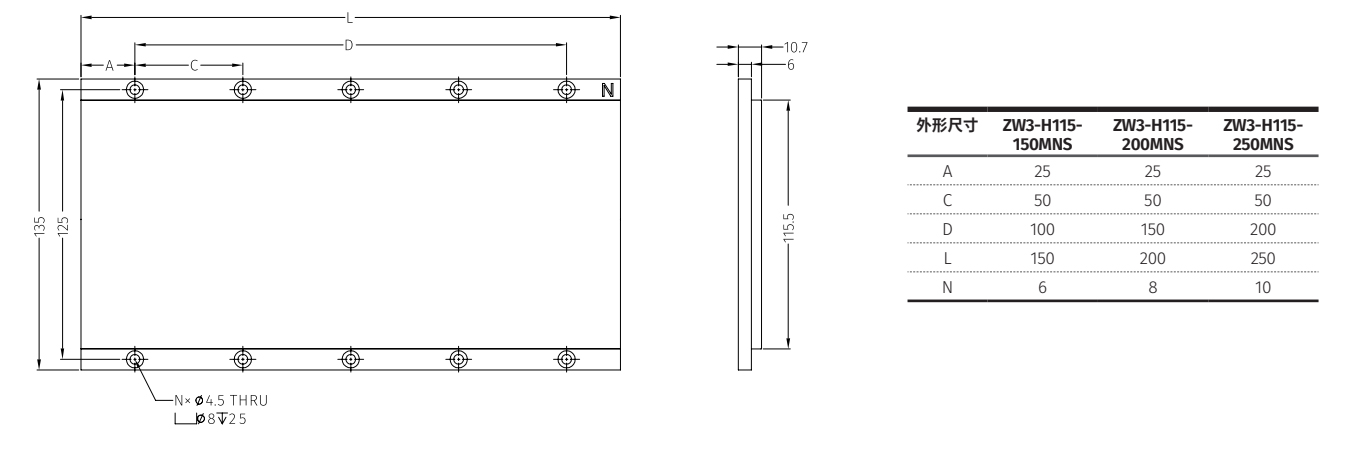

磁轨尺寸 |
|
