应用于晶圆检测系统、冲压、激光切割或焊接、贴片机、倒晶封装 / 固晶机、焊线机、PCB 打孔机、PCB 测试机、平板显示器、医疗器械、 通用自动化系统 ...

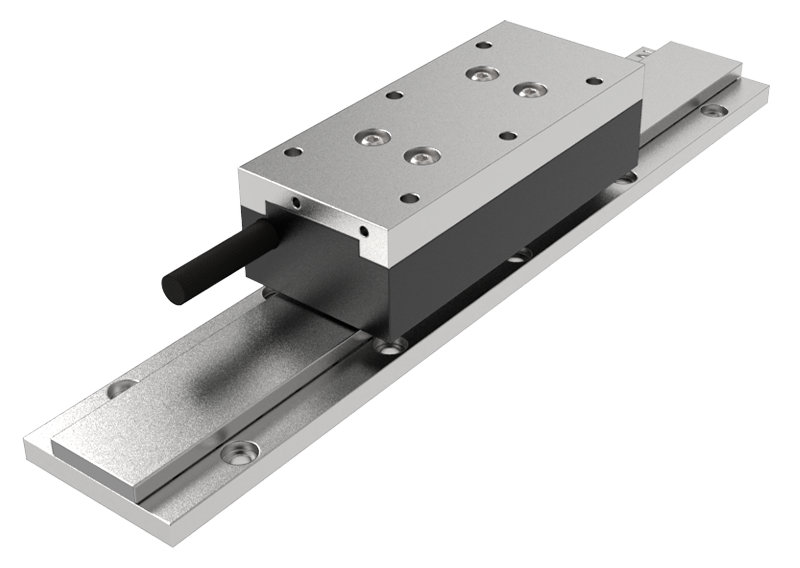

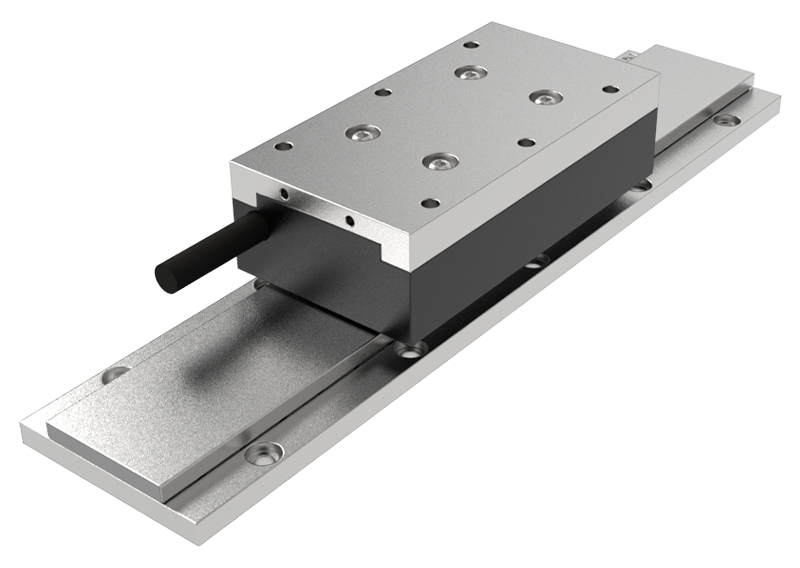

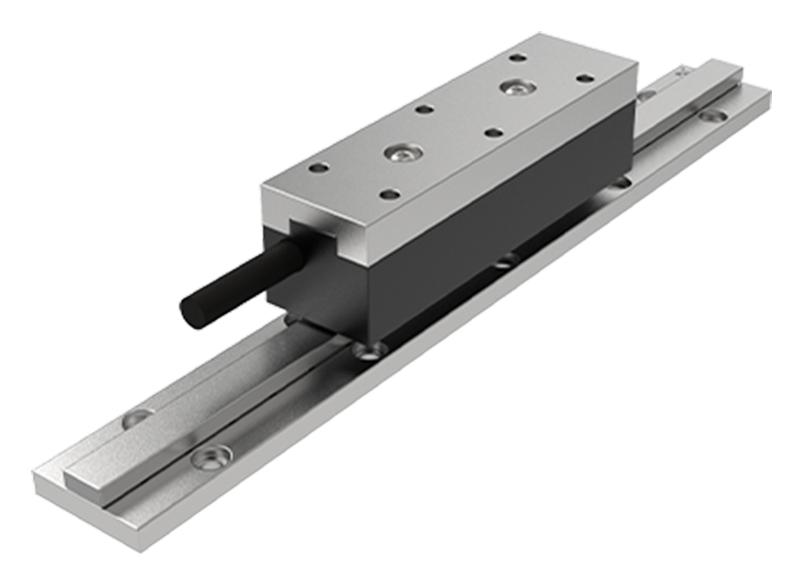

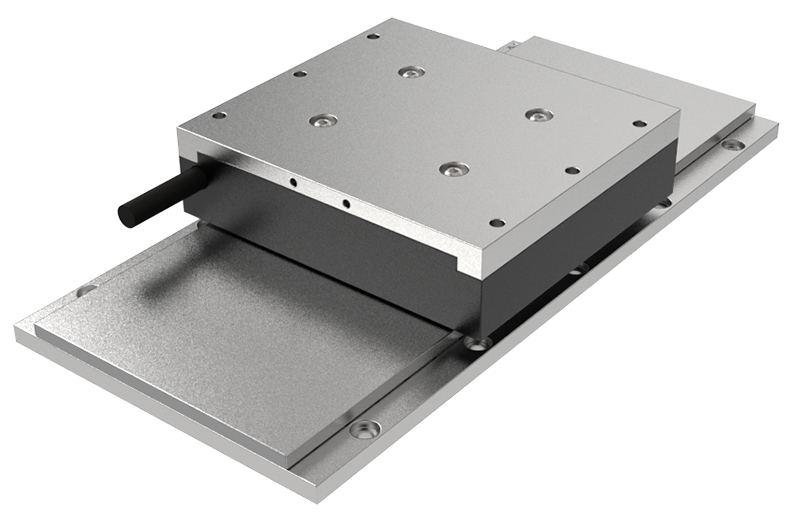

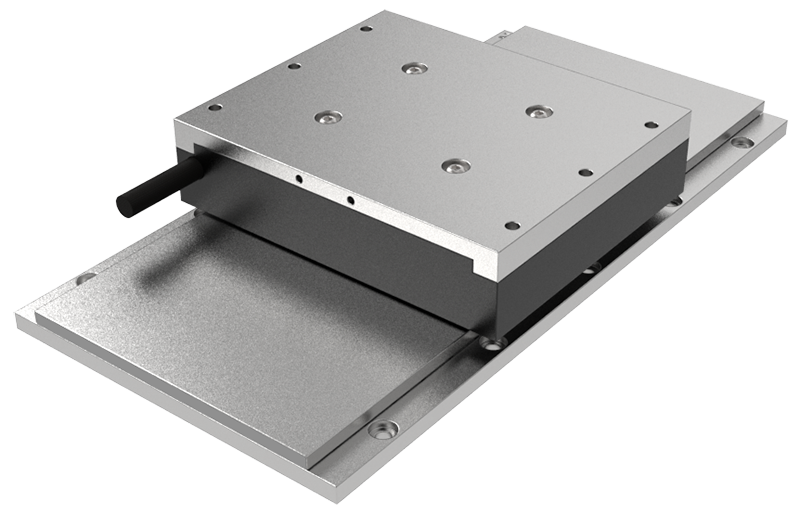

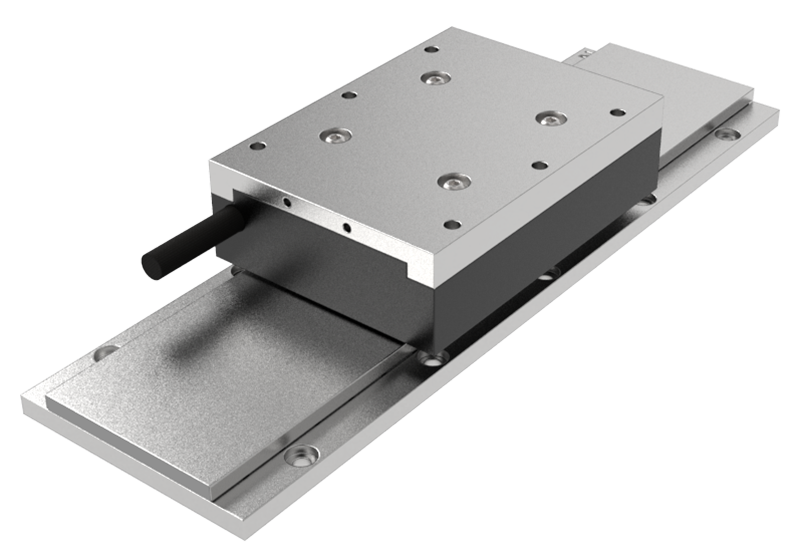

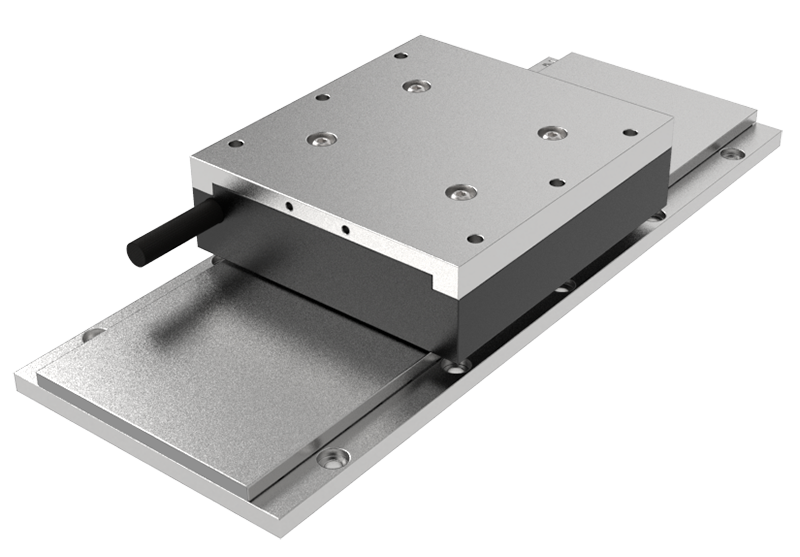

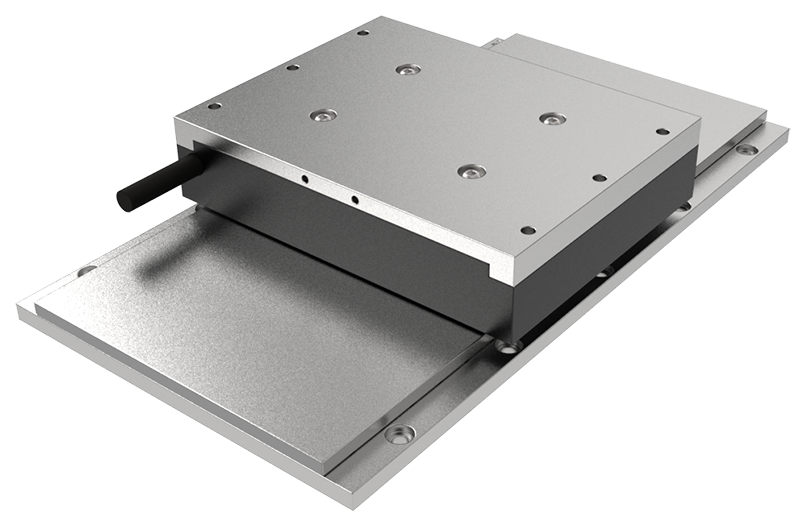

产品特点 单位整机尺寸推力较大，铁芯增强磁场强度 高动态性能应用 去齿槽力技术专利 有铁芯去齿槽力技术 多绕组设计 灌封技术 |
结构特点 有铁芯技术，低齿槽力 高持续推力和峰值力 霍尔传感器模块可选 高电机常数 尺寸规格全面 持续推力 :24N~882N 峰值推力 :69N~2553N |
电机型号 | 单位 | ZW3-H25-1 | ZW3-H25-2 | ZW3-H25-3 | ||
绕组代号 | S | S | P | S | T | |
性能参数 | ||||||
最大推力 | N | 173 | 346 | 346 | 519 | 519 |
连续推力 | N | 60 | 120 | 120 | 180 | 180 |
最大功率 | W | 2249 | 1903 | 4325 | 1817 | 5969 |
连续功率 | W | 900 | 900 | 1800 | 900 | 2700 |
正向吸力 | N | 379 | 758 | 758 | 1137 | 1137 |
电气特性 | ||||||
最大电流 | Arms | 10.37 | 10.37 | 20.74 | 10.37 | 31.11 |
连续电流 | Arms | 3.40 | 3.40 | 6.80 | 3.40 | 10.20 |
推力常数 | N/Arms | 17.58 | 35.16 | 17.58 | 52.74 | 17.58 |
线反电动势 | Vpeak/ (m/s) | 16.73 | 33.46 | 16.73 | 50.19 | 16.73 |
线电阻 | Ohms | 1.83 | 3.66 | 0.92 | 5.60 | 0.60 |
线电感 | mH | 8.37 | 16.74 | 4.19 | 27.94 | 2.79 |
时间常数 | ms | 4.91 | 4.94 | 4.55 | 4.99 | 4.57 |
电机常数 | N/Sqrt (W) | 10.65 | 15.06 | 15.06 | 18.45 | 18.45 |
最高线圈温度 | ℃ | 130 | 130 | 130 | 130 | 130 |
最大端电压 | VDC | 310 | 310 | 310 | 310 | 310 |
机械特性 | ||||||
初级长度 | mm | 105 | 193 | 193 | 280 | 280 |
初级质量 | Kg | 0.60 | 0.90 | 0.90 | 1.20 | 1.20 |
次级质量 | Kg/m | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 |
电磁周期 | mm | 25 | 25 | 25 | 25 | 25 |

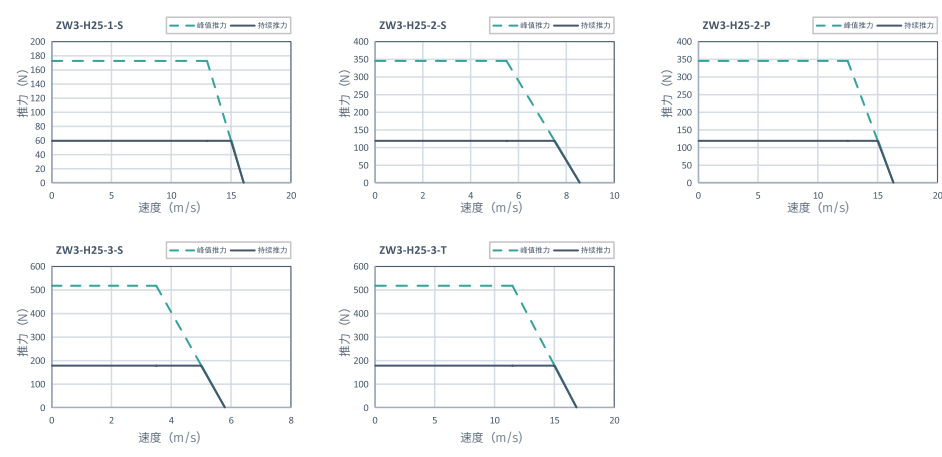

FV曲线@310V |
|

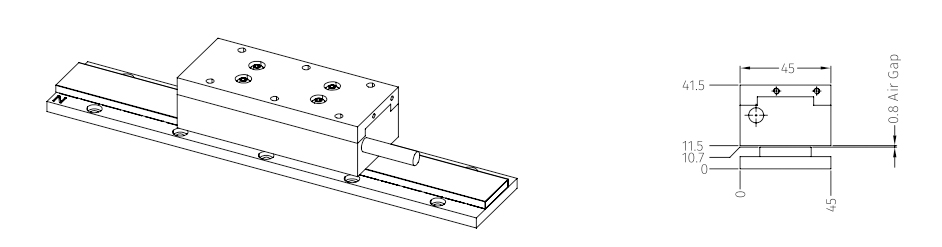

外形尺寸 |
|

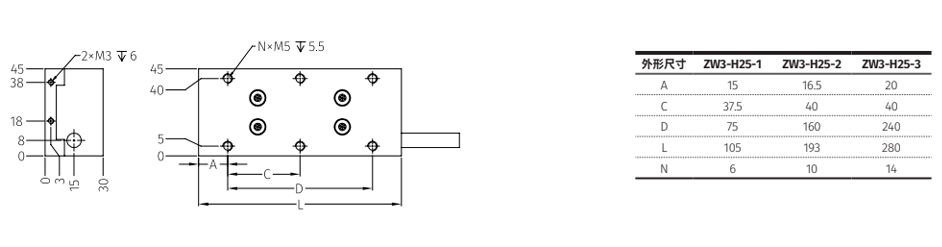

线圈尺寸 |
|

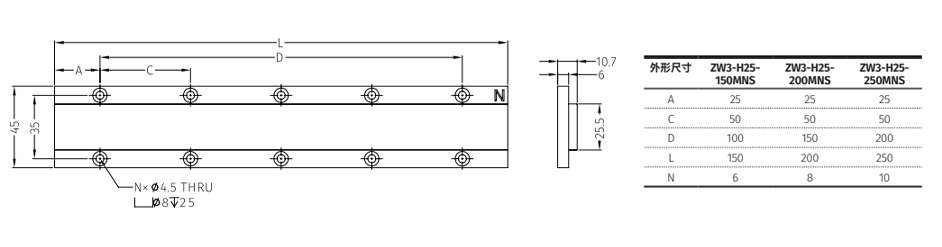

磁轨尺寸 |
|
