应用于晶圆检测系统、冲压、激光切割或焊接、贴片机、倒晶封装 / 固晶机、焊线机、PCB 打孔机、PCB 测试机、平板显示器、医疗器械、 通用自动化系统 ...
产品特点 单位整机尺寸推力较大，铁芯增强磁场强度 高动态性能应用 去齿槽力技术专利 有铁芯去齿槽力技术 多绕组设计 灌封技术 |
结构特点 有铁芯技术，低齿槽力 高持续推力和峰值力 霍尔传感器模块可选 高电机常数 尺寸规格全面 持续推力 :24N~882N 峰值推力 :69N~2553N |
电机型号 | 单位 | ZW3-H95-1 | ZW3-H95-2 | ZW3-H95-3 | ||
绕组代号 | S | S | P | S | T | |
性能参数 | ||||||
最大推力 | N | 648 | 1296 | 1296 | 1944 | 1944 |
连续推力 | N | 234 | 468 | 468 | 702 | 702 |
最大功率 | W | 1944 | 1555 | 4860 | 1069 | 5832 |
连续功率 | W | 936 | 866 | 1989 | 807 | 2808 |
正向吸力 | N | 1105 | 2210 | 2210 | 3315 | 3315 |
电气特性 | ||||||
最大电流 | Arms | 10.3 | 10.3 | 10.3 | 10.3 | 30.87 |
连续电流 | Arms | 3.22 | 3.22 | 3.22 | 3.2 | 9.66 |
推力常数 | N/Arms | 72.02 | 144.04 | 72.02 | 216.06 | 72.02 |
线反电动势 | Vpeak/ (m/s) | 63.56 | 127.12 | 63.56 | 190.68 | 63.56 |
线电阻 | Ohms | 5.2 | 10.2 | 2.1 | 15.5 | 1.4 |
线电感 | mH | 27.61 | 56.64 | 13.9 | 85.55 | 9.27 |
时间常数 | ms | 5.36 | 5.57 | 6.62 | 5.51 | 6.62 |
电机常数 | N/Sqrt (W) | 28.95 | 40.95 | 40.95 | 50.15 | 50.15 |
最高线圈温度 | ℃ | 130 | 130 | 130 | 130 | 130 |
最大端电压 | VDC | 310 | 310 | 310 | 310 | 310 |
机械特性 | ||||||
初级长度 | mm | 105 | 193 | 193 | 280 | 280 |
初级质量 | Kg | 1.8 | 3.4 | 3.4 | 4.8 | 4.6 |
次级质量 | Kg/m | 8.2 | 8.2 | 8.2 | 8.2 | 8.2 |
电磁周期 | mm | 25 | 25 | 25 | 25 | 25 |

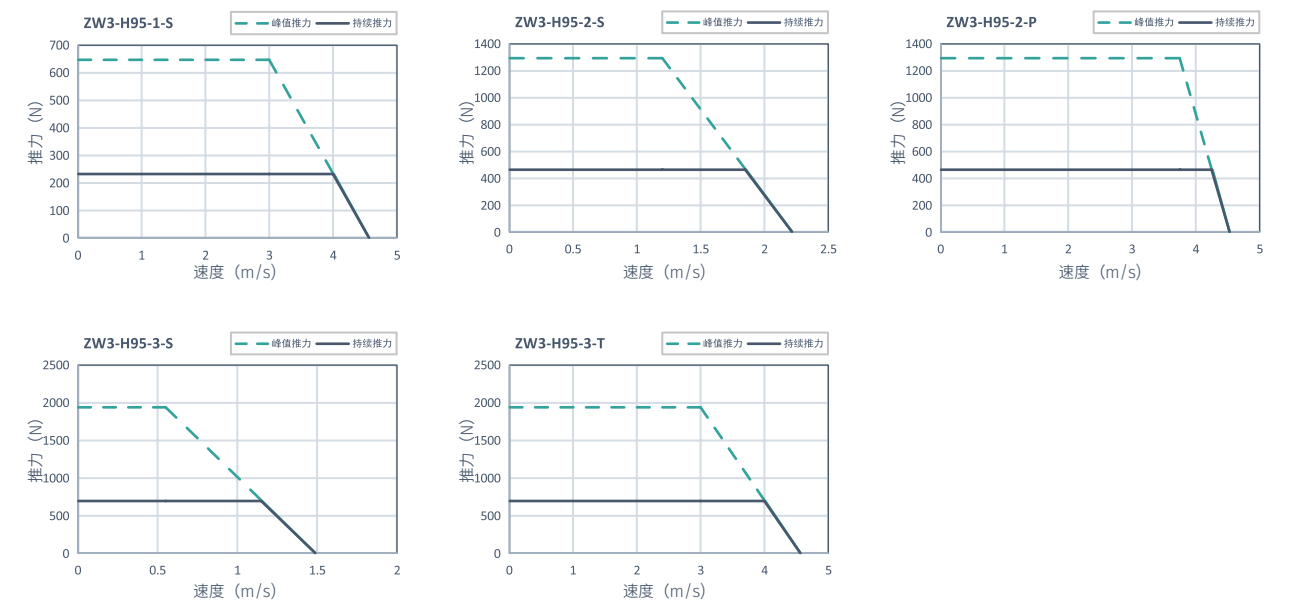

FV曲线@310V |
|

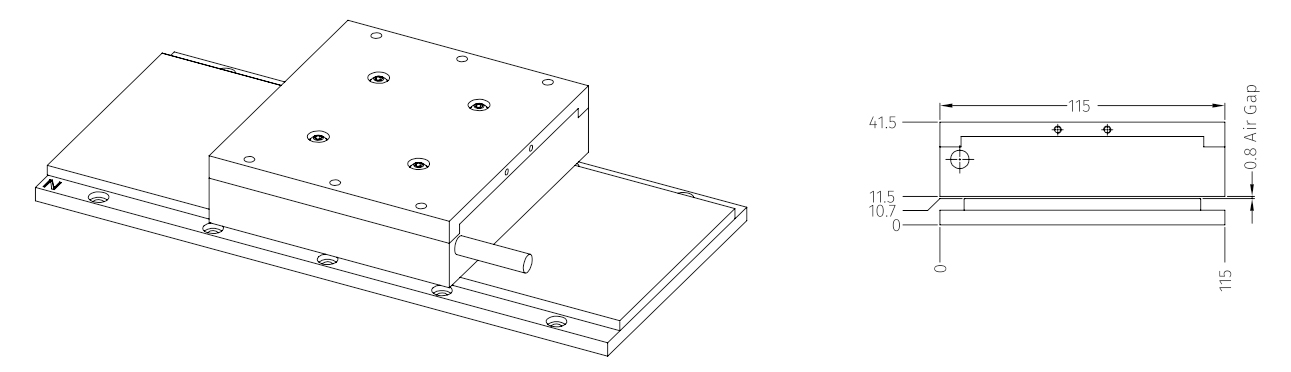

外形尺寸 |
|

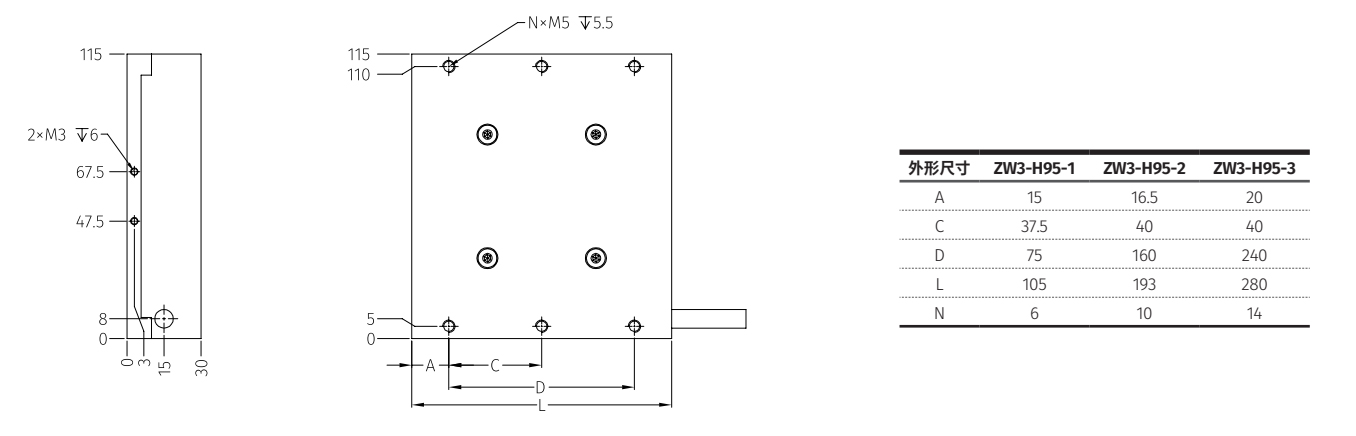

线圈尺寸 |
|
磁轨尺寸 |
|
