测量检测、生物样片加工及观测、同步加速研究、精密制造、光学对准和系统校准等需要角秒级定位精度的工业领域与科研项目

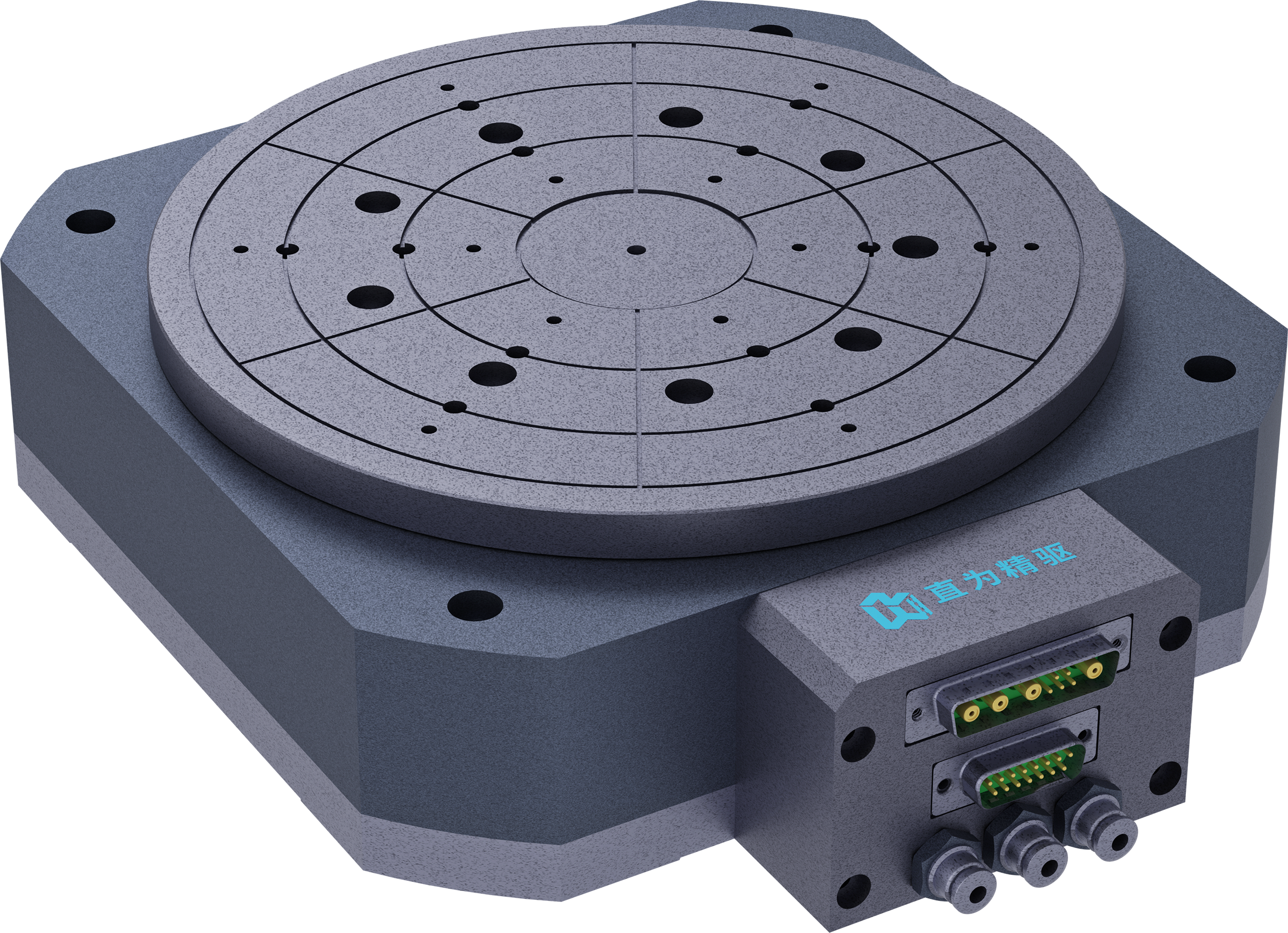

产品特点 高精度气浮直驱转台 采用旋转电机直接驱动 具备非常优秀的动态性能和定位精度 市场优越的轴向、径向和倾斜误差运动性能 提供卓越的旋转定位精度、重复性和负 载能力，很容易集成到多轴运动系统中 |
结构特点 低高度扁平化设计 亚角秒级别定位精度 小于 250nm 轴向和径向跳动 无槽，无刷伺服直驱电机驱动 大限度减少轴向、径向和倾斜误差运动 优秀定位性能、速度稳定性和高分辨率反馈 非接触式气浮轴承，有助于超精确运动性能 |
定制化 其他尺寸接受定制 |

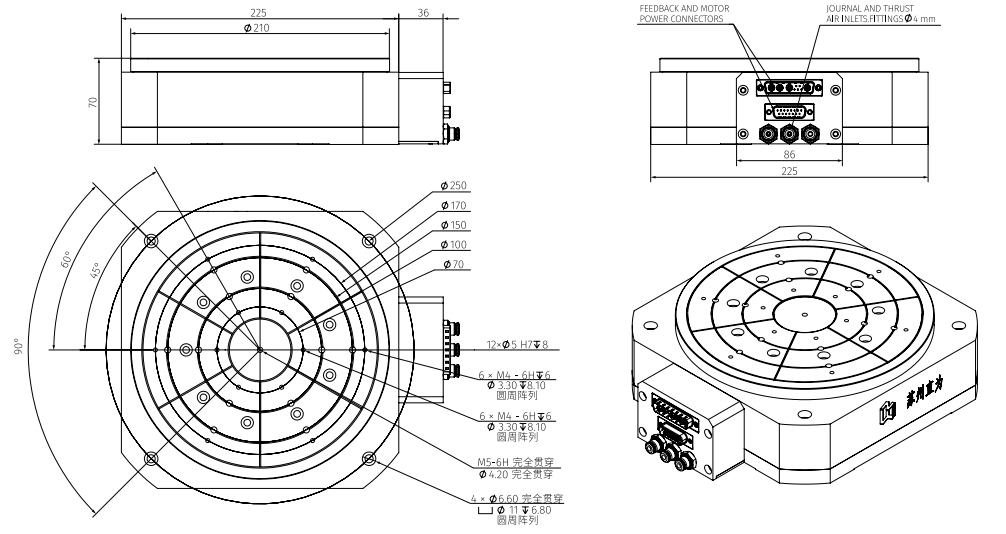

平台型号 | ZWLM-QFML225-R |
转台行程 | 360° |
载物台直径 | 210 mm |
高度 | 70 mm |
转角精度 | ±2 arc sec |
重复定位精度 | ±0.5 arc sec |
轴跳 | 250 nm |
端跳 | 300 nm |
最小步进量 | 0.5 arc sec |
在位稳定性 | 0.5 arc sec |
持续扭矩 | 4N.M |
峰值扭矩 | 12 N.M |
最大水平负载 | 100 KG |
最大径向负载 | 50 KG |
最大速度② | 600 rpm |
平台质量 | 12.5 kg |
供气要求 | 80 psi+5 psi,加小于0.25 um空气过滤器 |
平台材质 | 铝 |
平均无故障时间 | 20000 Hours |
注释 :
(1)适配 -AS反馈，配置线性放大器;
(2)空载，需配置相应功率的放大器;
(3)默认测试点位置为台面上方 25 mm，单轴指标，多轴系统的性能指标与实际载荷和工作点位置有关;
(4)气缸供气需配置空滤三联件，必须清洁、干燥，过滤至 0.25um以下颗粒，建议使用纯度为 99.9%的氮气。气压根据平台实际负载重量可调。
(5)为了防止空气轴承气压不足，建议安装气压开关，信号输入到运动控制器连接急停(E-STOP)端口。
