应用于晶圆检测系统、冲压、激光切割或焊接、贴片机、倒晶封装 / 固晶机、焊线机、PCB 打孔机、PCB 测试机、平板显示器、医疗器械、 通用自动化系统 ...
产品特点 单位整机尺寸推力较大，铁芯增强磁场强度 高动态性能应用 去齿槽力技术专利 有铁芯去齿槽力技术 多绕组设计 灌封技术 |
结构特点 ZW3 系列增厚款 有铁芯技术，低齿槽力 高持续推力和峰值力 霍尔传感器模块可选 高电机常数 持续推力 :238N~1005N 峰值推力 :541N~2250N |
电机型号 | 单位 | ZW3A-H35-2 | ZW3A-H35-4 |
绕组代号 | S | F SP | |
性能参数 | |||
最大推力 | N | 541 | 1073 |
连续推力 | N | 238 | 471 |
最大功率 | W | 757 | 1502 |
连续功率 | W | 714 | 1413 |
正向吸力 | N | 846 | 1691 |
电气特性 | |||
最大电流 | Arms | 8.93 | 17.7 |
连续电流 | Arms | 2.79 | 5.53 |
推力常数 | N/Arms | 85.19 | 85.19 |
线反电动势 | Vpeak/ (m/s) | 73.18 | 73.31 |
线电阻 | Ohms | 8.4 | 3.8 |
线电感 | mH | 110.24 | 51.56 |
时间常数 | ms | 13.17 | 13.01 |
电机常数 | N/Sqrt (W) | 24.04 | 34.16 |
最高线圈温度 | ℃ | 130 | 130 |
最大端电压 | VDC | 310 | 310 |
机械特性 | |||
初级长度 | mm | 198 | 380 |
初级质量 | Kg | 2.7 | 4.3 |
次级质量 | Kg/m | 3.6 | 3.6 |
电磁周期 | mm | 25 | 25 |

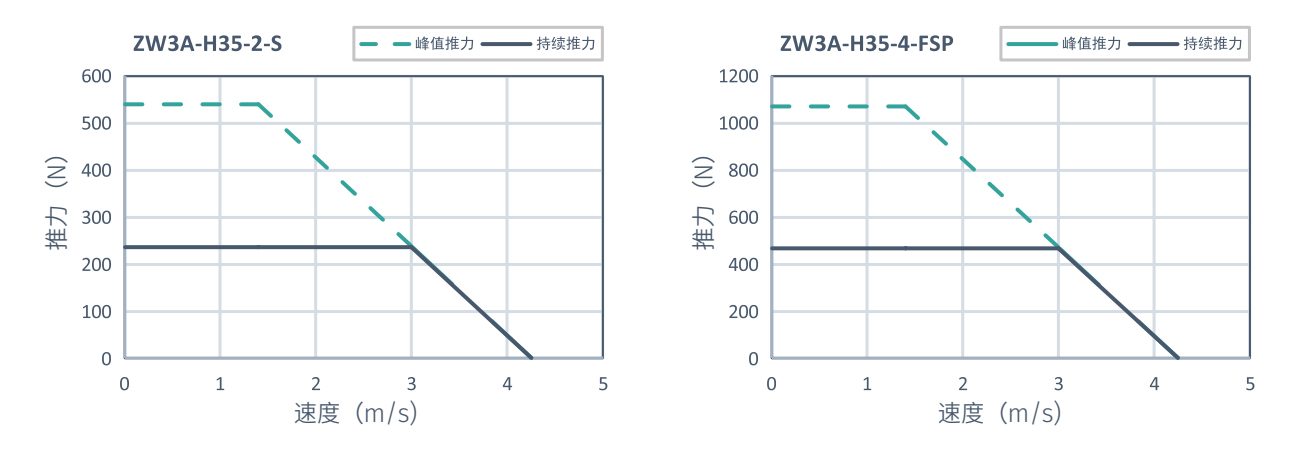

FV曲线@310V |
|

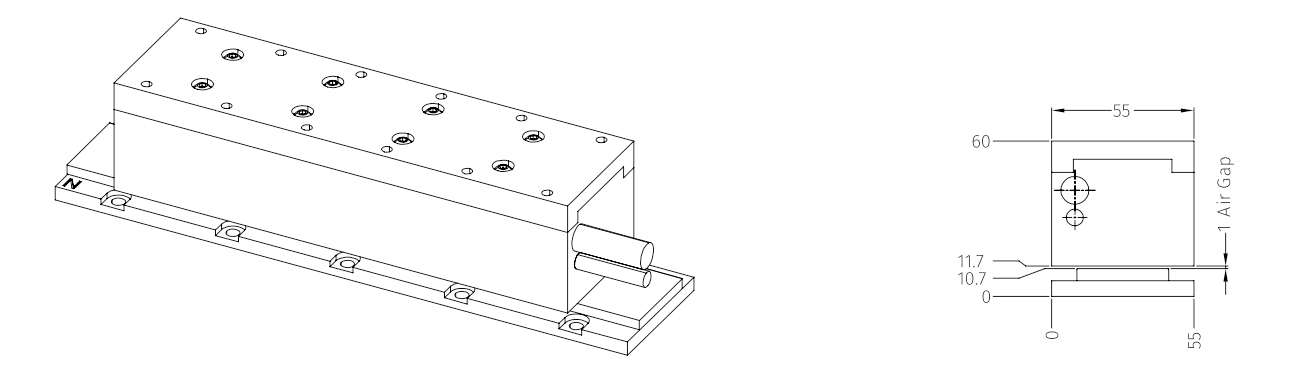

外形尺寸 |
|
线圈尺寸 |
|

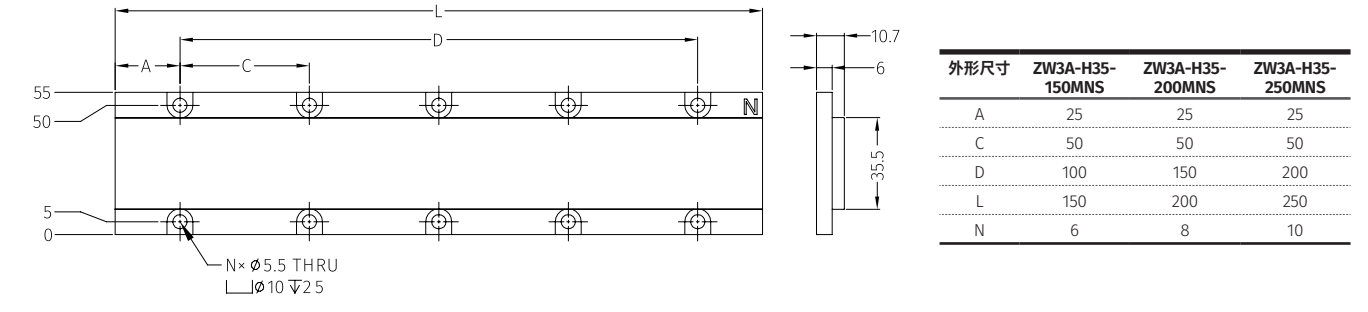

磁轨尺寸 |
|
