绕组代号

S

FSP

F

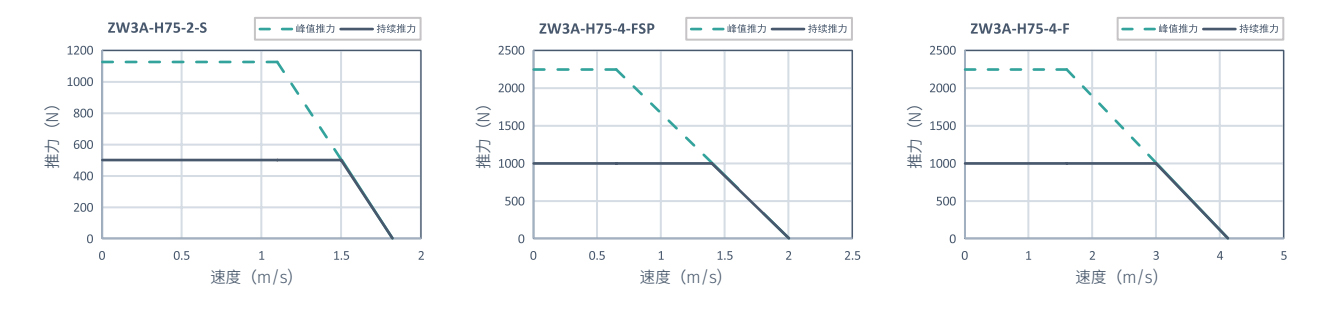

性能参数

最大推力

N

1128

2250

2250

连续推力

N

504

1005

1005

最大功率

W

1241

1463

3600

连续功率

W

756

1407

3015

正向吸力

N

1812

3625

3625

电气特性

最大电流

Arms

8.67

17.33

34.76

连续电流

Arms

2.77

5.52

11.08

推力常数

N/Arms

182.14

182.15

91.07

线反电动势

Vpeak/ (m/s)

157.64

157.09

78.82

线电阻

Ohms

7.3

7.4

1.8

线电感

mH

104.4

93.46

23.37

时间常数

ms

12.69

12.69

12.69

电机常数

N/Sqrt (W)

33.57

33.57

23.74

最高线圈温度

℃

130

130

130

最大端电压

VDC

310

310

310

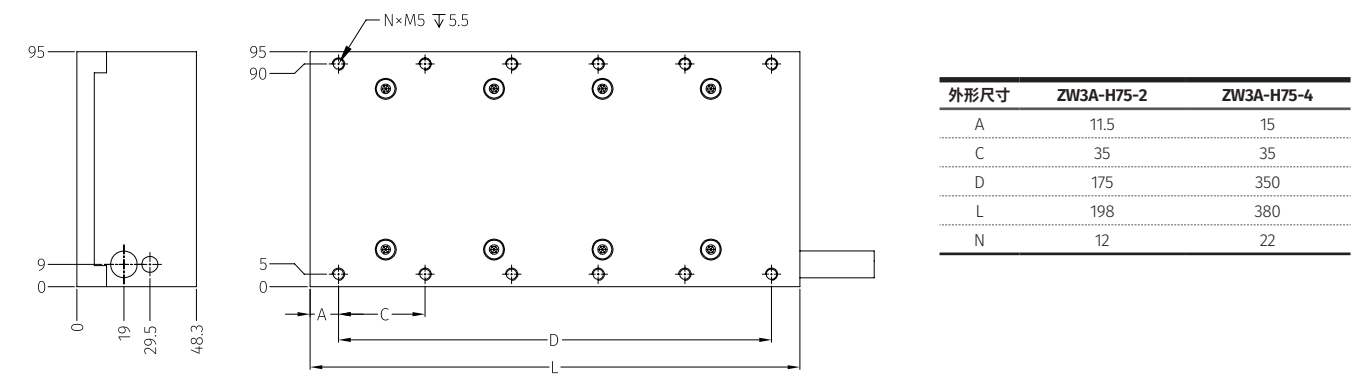

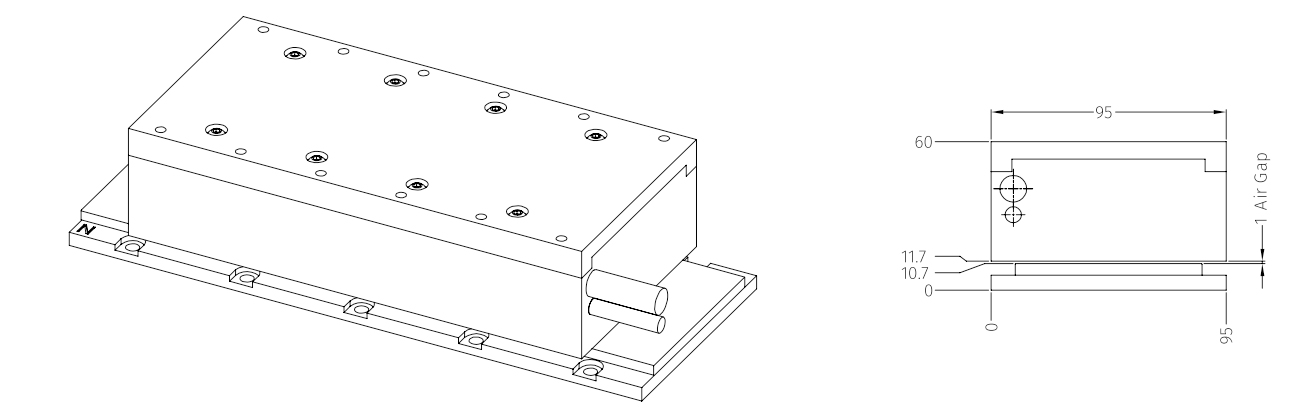

机械特性

初级长度

mm

198

380

380

初级质量

Kg

5.1

8.4

8.4

次级质量

Kg/m

6.6

6.6

6.6

电磁周期

mm

25

25

25
