应用于晶圆检测系统、冲压、激光切割或焊接、贴片机、倒晶封装 / 固晶机、焊线机、PCB 打孔机、PCB 测试机、平板显示器、医疗器械、 通用自动化系统 ...
产品特点 单位整机尺寸推力较大，铁芯增强磁场强度 高动态性能应用 去齿槽力技术专利 有铁芯去齿槽力技术 多绕组设计 灌封技术 |
结构特点 有铁芯技术，低齿槽力 高持续推力和峰值力 高电机常数 多个线圈长度可选 持续推力 :119.4N~6368N 峰值推力 :253.5N~13520N |
电机型号 | 单位 | ZW8-H30-1 | ZW8-H30-2 | ZW8-H30-4 |
绕组代号 | S | S | FSP | |
性能参数 | ||||
最大推力 | N | 253.5 | 507 | 1014 |
连续推力 | N | 119.4 | 238.8 | 477.6 |
最大功率 | W | 4472 | 4259 | 8518 |
连续功率 | W | 2909 | 2909 | 5817 |
正向吸力 | N | 390 | 780 | 1560 |
电气特性 | ||||
最大电流 | Arms | 14.52 | 14.52 | 29.04 |
连续电流 | Arms | 4.84 | 4.84 | 9.68 |
推力常数 | N/Arms | 24.67 | 49.34 | 49.34 |
线反电动势 | Vpeak/ (m/s) | 20.31 | 40.63 | 40.63 |
线电阻 | Ohms | 0.9 | 1.7 | 0.9 |
线电感 | mH | 19.8 | 39.6 | 19.8 |
时间常数 | ms | 23.02 | 23.02 | 23.02 |
电机常数 | N/Sqrt (W) | 21.72 | 30.72 | 42.44 |
最高线圈温度 | ℃ | 130 | 130 | 130 |
最大端电压 | VDC | 600 | 600 | 600 |
机械特性 | ||||
初级长度 | mm | 112 | 196 | 364 |
初级质量 | Kg | 1.5 | 2.7 | 5.1 |
次级质量 | Kg/m | 2.5 | 2.5 | 2.5 |
电磁周期 | mm | 42 | 42 | 42 |

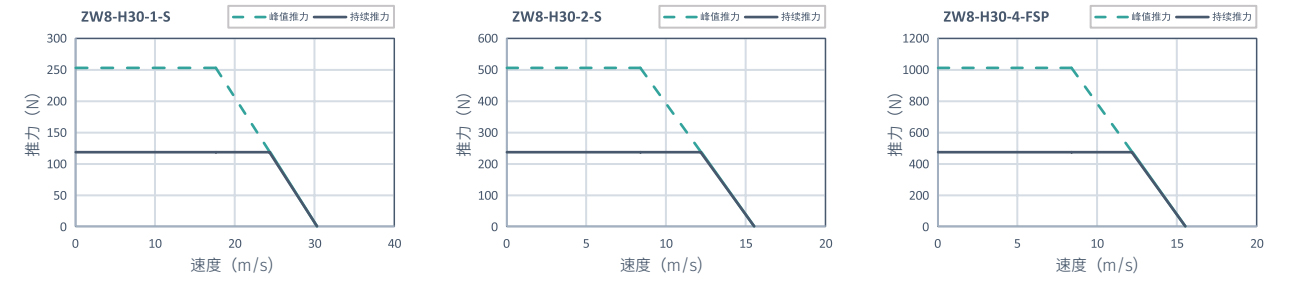

FV曲线@310V |
|

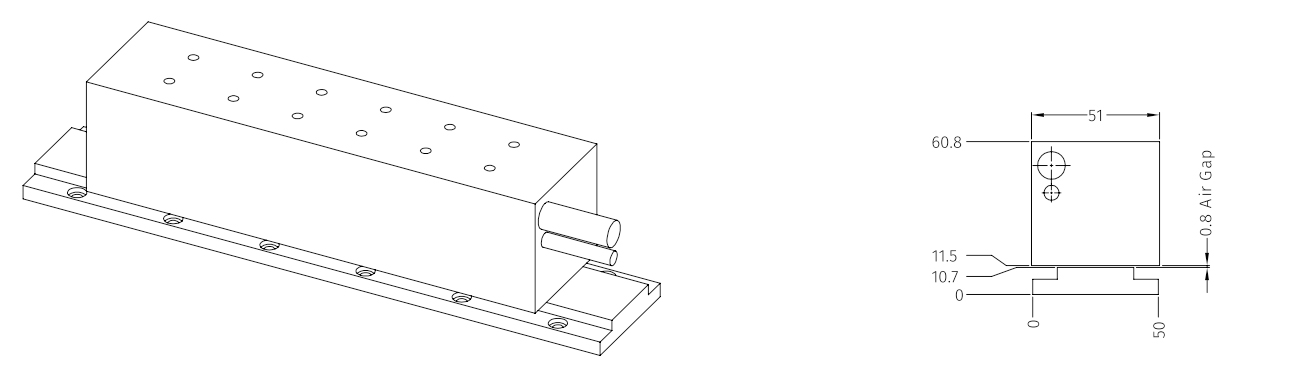

外形尺寸 |
|

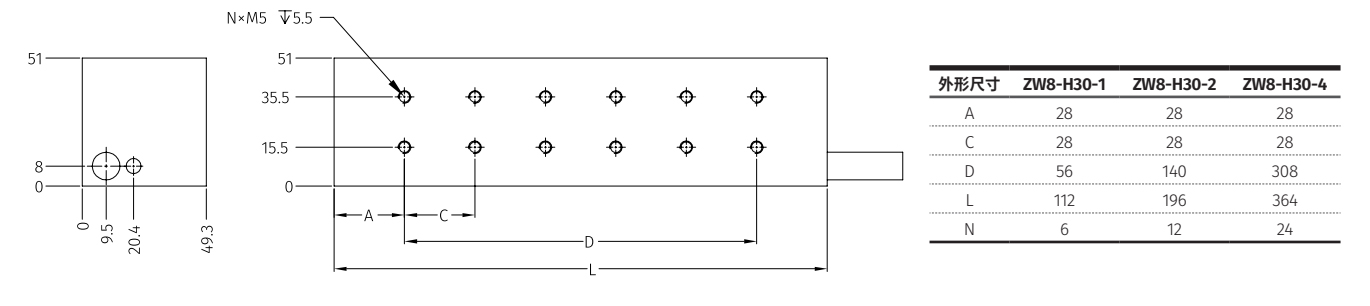

线圈尺寸 |
|

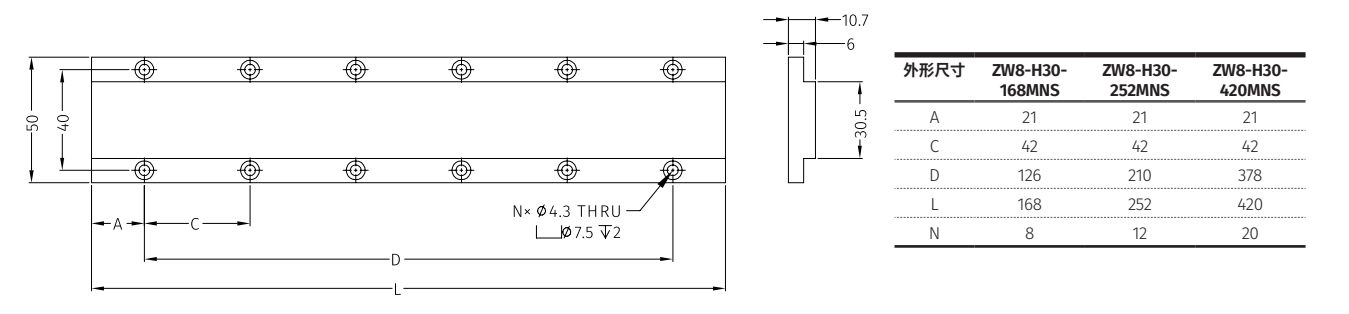

磁轨尺寸 |
|
