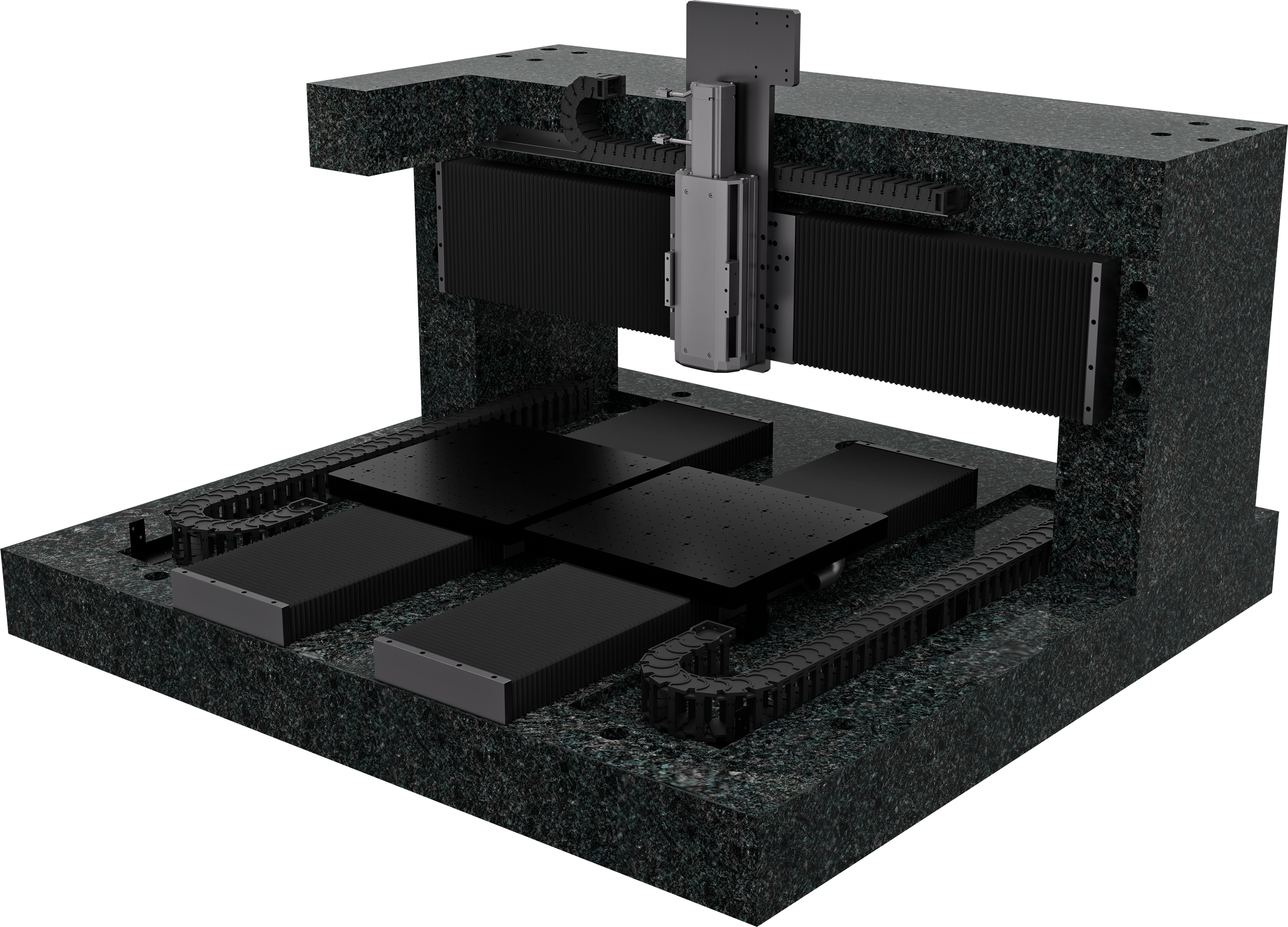

龙门双驱平台是高精密卡迪尔双驱龙门系统，优越的性能用于贴片机、扫描加工、自动化组装和视觉观测等要求高精度和高效率工业项目中
产品特点 交流无刷双驱龙门结构 高重复定位精度 最大速度超过 2m/s，加速度超过 2G 高动态性能，高精密 可根据客户要求配置乙轴/旋转轴 行程、尺寸和线缆可根据客户要求定制 |
结构特点 采用无铁芯直线电机，配置非接触式光栅尺 全行程重复性小于 ±0.5um 定位精度小于 ±1um 具备非常优秀的动态性能和定位精度。 龙门轴采用双直驱结构，有较强的驱动能力 横梁轴为单直线电机结构，实现高速扫描 |
定制化 可以根据客户需求配置、行程、负载、 特殊结构等进行评估定制 |

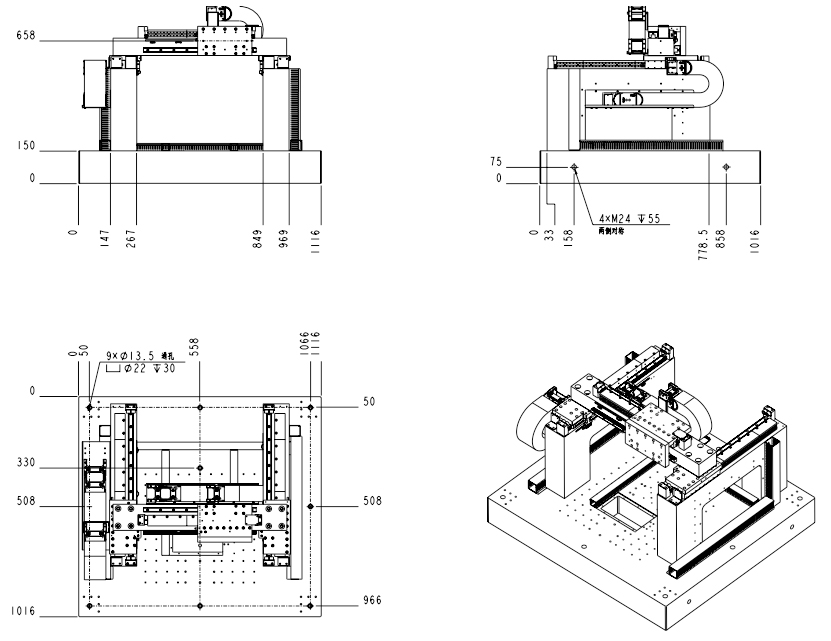

平台型号 | ZWDM-X200-TY400-DN | |
电机参数 | ||
轴向 | X轴 | Y1Y2轴 |
电机型号 | ZWU-30A-4-S-5M-HALL | ZWU-30A-4-S-5M-HALL |
持续推力 | 104 N | 104 N |
峰值推力 | 576 N | 576 N |
持续电流 | 2.54 Arms | 2.54 Arms |
峰值电流 | 14.3 Arms | 14.3 Arms |
机械参数 | ||
轴向 | X轴 | Y1Y2轴 |
有效行程 | 200mm | 400 mm |
负载 | 35 kg | 35 kg+X轴 |
速度 | 200mm/s | 200 mm/s |
重复定位精度 | ±0.5 um | ±0.5 um |
定位精度 | ±1um | ±1um |
