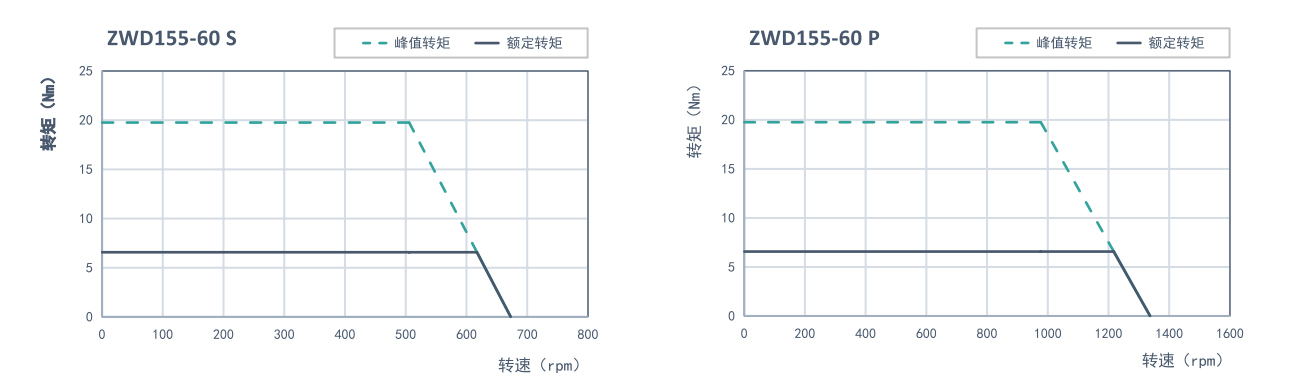

性能参数

符号

单位

S

P

电机直径

∅

mm

155

155

电机高度

H

mm

60

60

持续转矩 (自冷)@100C①

Tcn

Nm

6.59

6.59

峰值转矩

Tpk

Nm

19.77

19.77

转矩常数±10%

Kt

Nm/Arms

3.88

1.94

反电动势常数±10%

Ke

Vpeak/rpm

0.44

0.22

电机常数@25C

Km

Nm/Sqrt(W)

0.84

0.84

线电阻@25C±10%②

R25

0

14.10

3.53

线电感±20%③

L

mH

86.56

21.64

电气时间常数

Te

ms

6.14

6.14

持续电流(自冷)@100C①

lcn

Arms

1.70

3.40

峰值电流

Ipk

Arms

5.10

10.20

最高线圈温度

tmax

C

130

130

最高母线电压

Ubus

W/C

310

310

极数

2P

-

14

14

推荐最高转速④

Qmax

rpm

400

900

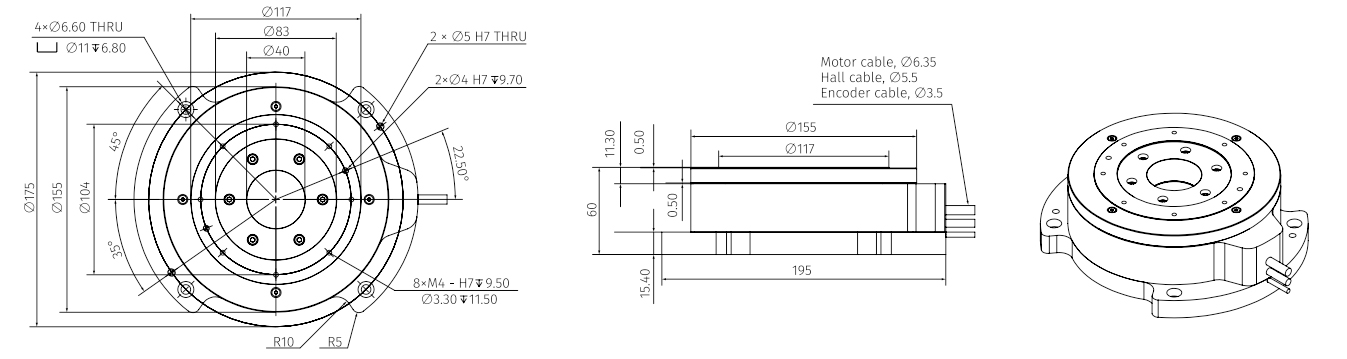

机械参数

总质量(自冷)

mn

kg

4.82

4.82

转动惯量

Jr

Kg.C

0.00443

0.00443

轴向端跳⑤

-

μm

20

20

径向端跳⑤

-

μm

20

20

最大轴向载荷(正常安装)⑥

-

N

750

750

最大轴向载荷(倒装/侧装)

-

N

225

225

最大扭矩载荷(正常安装)

-

Nm

40

40

最大扭矩载荷(倒装/侧装)

-

Nm

12

12

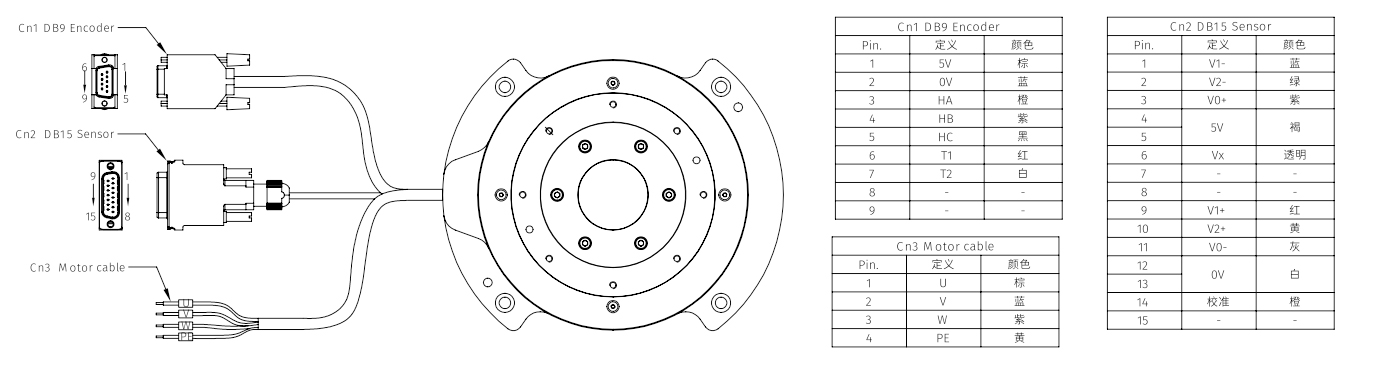

编码器参数

ABZ光学增量式编码器 (SIN/COS)

-

lines/rev

8192

8192

ABZ光学增量式编码器 (100X)

-

counts/rev

819200

819200

ABZ光学增量式编码器 (128X)

-

counts/rev

1048576

1048576

ABZ光学增量式编码器 (200X)

-

counts/rev

1638400

1638400

ABZ光学增量式编码器 (256X)

-

counts/rev

2097152

2097152

ATOM光学模拟量式编码器

-

lines/rev

10052

10052

补偿后定位精度⑦

-

arc sec

±5

±5

重复定位精度⑦

-

arc sec

±2.5

±2.5

其它信息

绝缘等级

A级绝缘

防护等级

IP40

环境温度

工作温度

0℃至40℃(无结冰)

储藏温度

-15C至70C(无结冰)

环境湿度

工作湿度

相对湿度10%至80%(无冷凝)

储藏湿度

相对湿度10%至90%(无冷凝)

推荐工作环境

室内(无阳光直射);无腐蚀性气体、易燃气体、油雾或粉尘
